Zig zag da batticuore

Nei pressi dell’ex filanda ai margini del bosco di Baar (ZG) un nuovo percorso conduce dalla «Buebegunte» alla piattaforma panoramica «Vogelwinkel». Il camminamento è una spettacolare struttura in legno di Abt Holzbau AG, progettata dallo studio 2Eck Architekten. Il dislivello si supera percorrendo quattro spigolosi tornanti e 265 scalini che fanno battere forte il cuore dei visitatori. Testo Sue Lüthi Immagini Abt Holzbau AG, Korporation Baar-Dorf, Regine Gieseke progetti 2Eck Architekten, Abt Holzbau AG, Pirmin Jung Schweiz AG

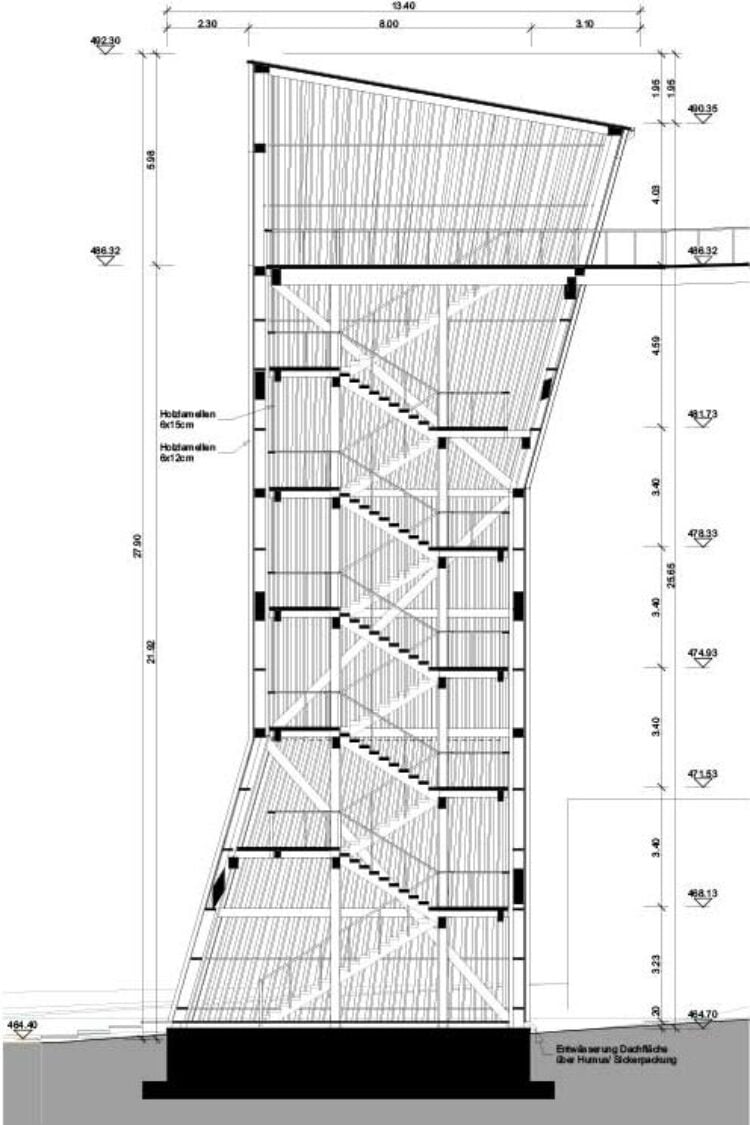

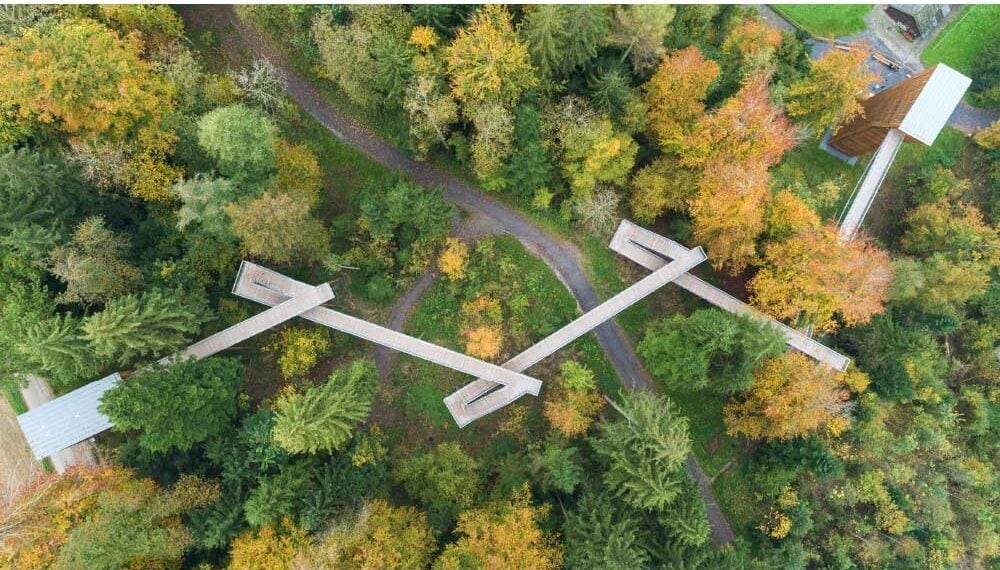

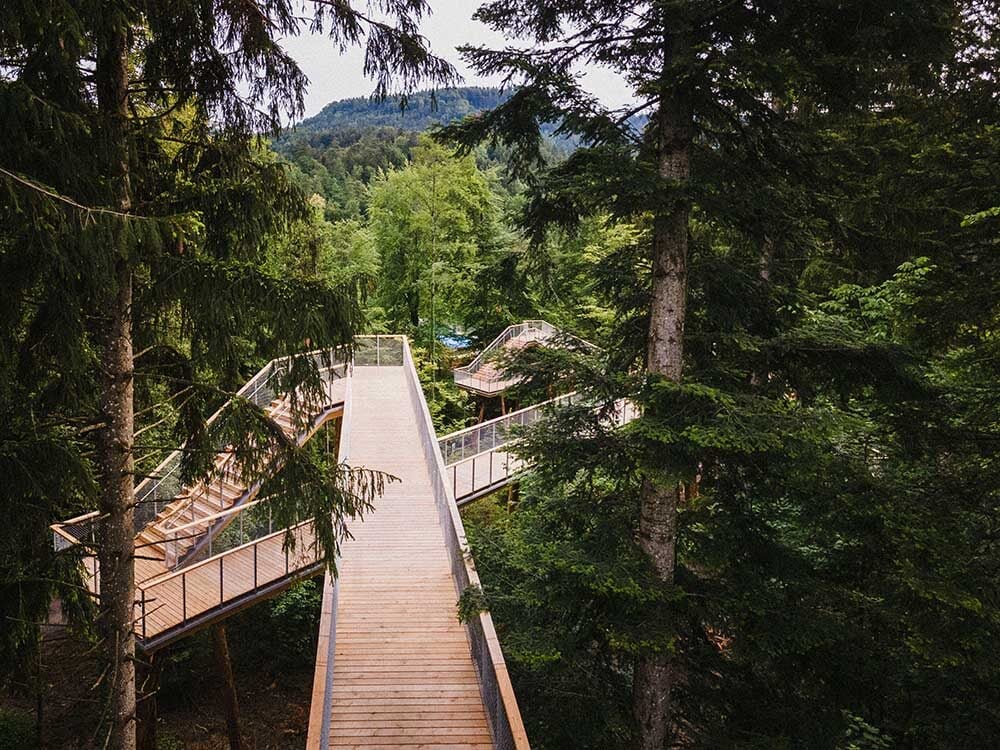

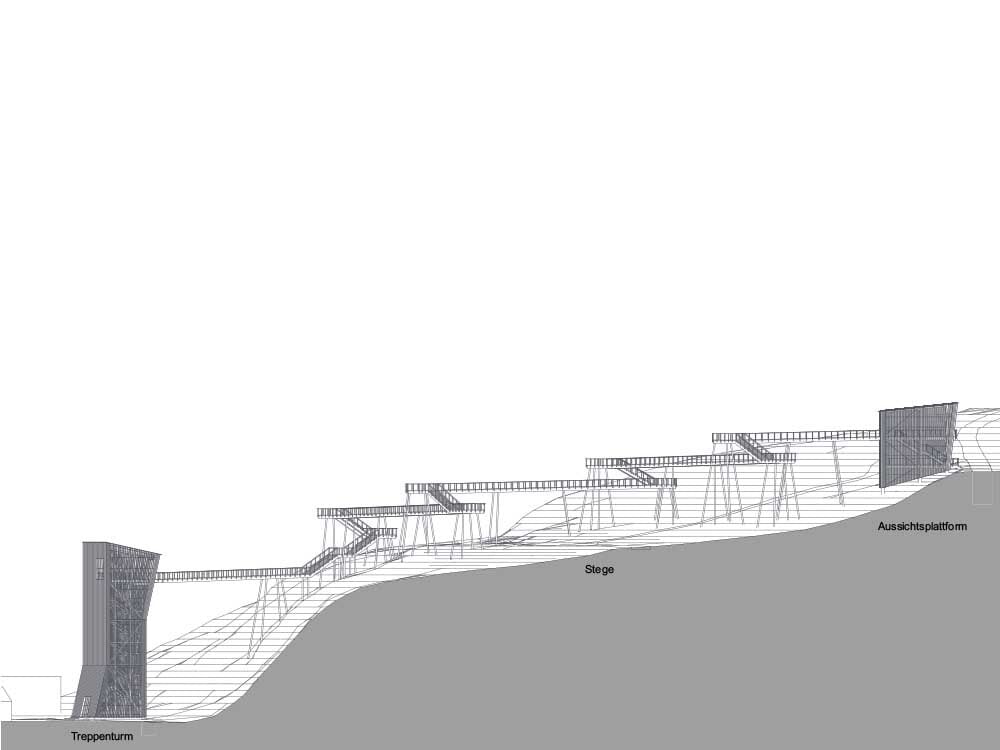

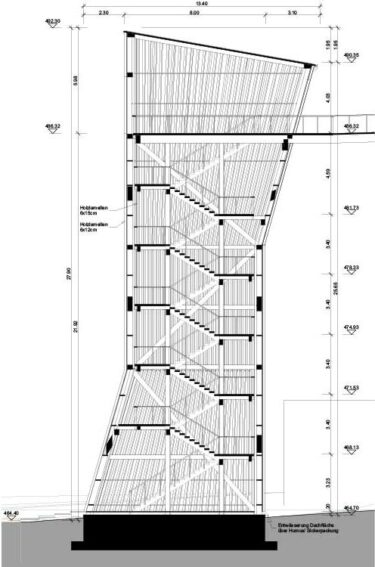

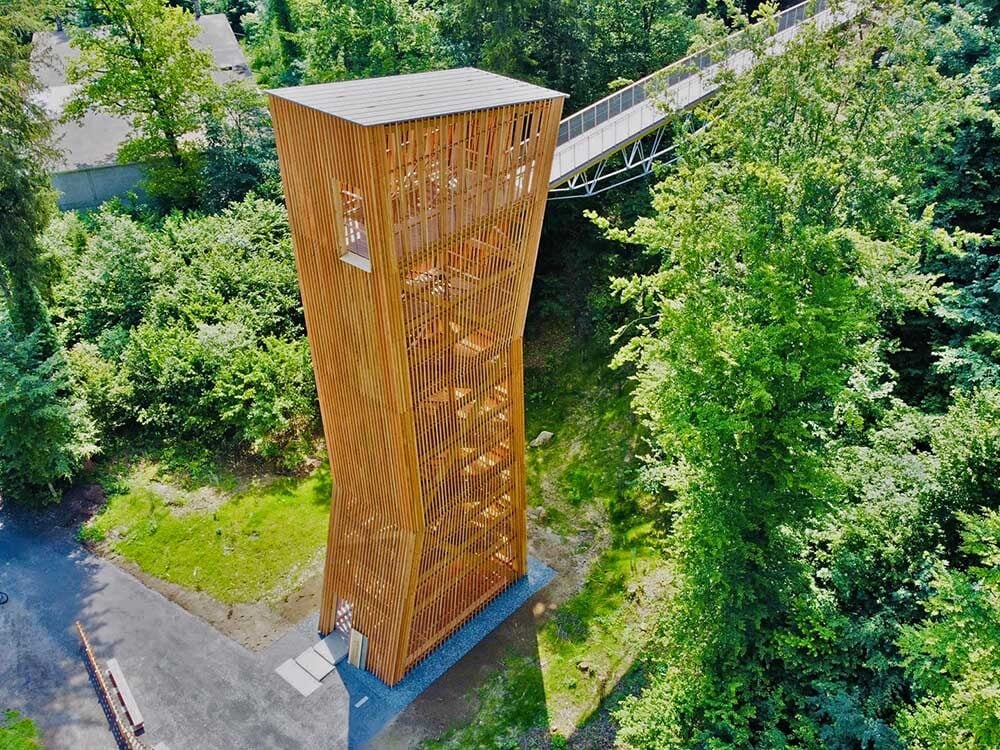

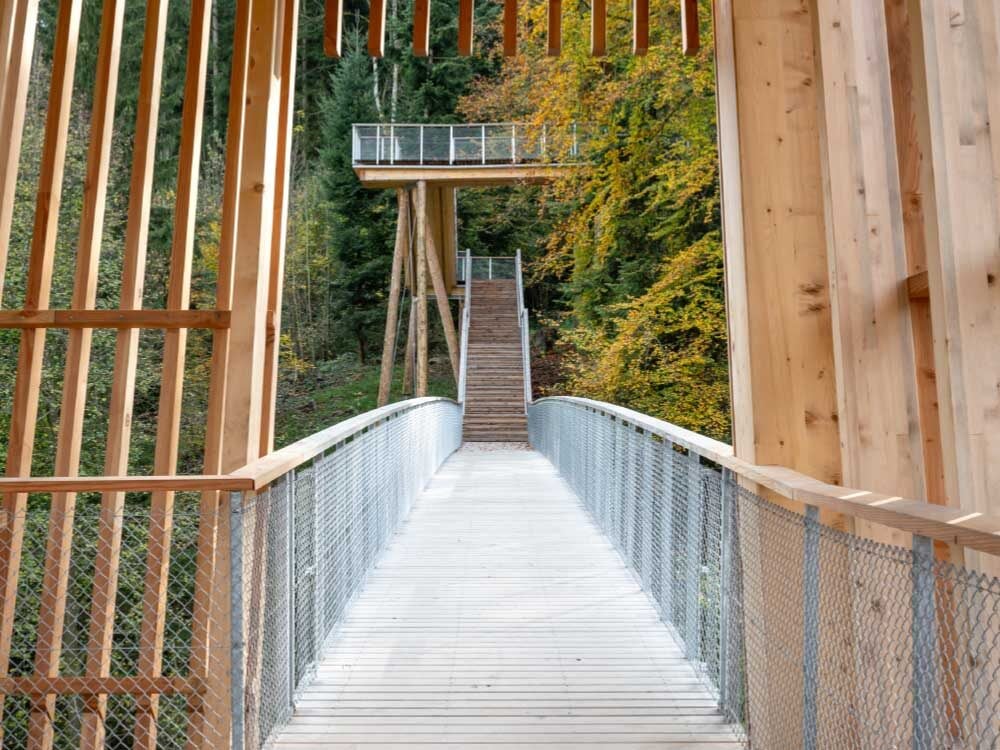

Si inizia con una torre alta 29 metri la cui facciata è piegata su due punti. La struttura è avvolta da lamelle di legno disposte a ventaglio (6 cm × 12 cm / 6 cm × 1 cm) e, a seconda dell’angolo di osservazione, risulta chiusa o aperta e nel complesso molto elegante. Un’apertura invita tutti a entrare e a salire: le scale larghe 1,68 metri conducono verso l’alto mantenendo un’andatura gradevole. Chi vuole prima prendere fiato può ammirare una sorta di gigantesca pista per biglie, che prende forma dietro al primo giro di scale: un omaggio al committente da parte del costruttore. Le scale fanno parte dell’idea di fondo del progetto. I visitatori devono respirare più velocemente e allenarsi visitando la struttura. A un’altezza di 22 metri accedono a un ponte supportato da cui la vista verso il basso è davvero mozzafiato. I visitatori continuano a camminare all’altezza delle cime degli alberi, attraversano la passerella fino a raggiungere nuovi gradini e pedane che cambiano bruscamente direzione e consentono di ammirare il panorama a 360°. Dopo quattro di questi bruschi tornanti, 350 metri di percorso e un dislivello complessivo di 45 metri, raggiungono la piattaforma panoramica Vogelwinkel. Qui la vista si estende sui campi e sulle case, fino alle montagne, passando per il lago di Zugo. Cyrill Schmid è responsabile produzione presso Abt Holzbau AG a Baar. Il progetto era stato predisposto dallo studio di architettura 2Eck Architekten di Baar per un concorso della corporazione Baar-Dorf. La passerella doveva essere per la popolazione di Baar, un sistema per spingere chi visita il bosco a macinare tanti gradini, e anche un modo per pubblicizzare il legno svizzero. Per la realizzazione era richiesta una certa rapidità. Abt Holzbau AG è ricorsa all’aiuto di altre tre imprese di carpenteria, Hürlimann Holzbau AG e Hitz Holzbau AG, nonché Neuen Holzbau AG di Lungern (OW). Affinché potessero far fronte agli agenti atmosferici, per le parti calpestabili e le facciate i carpentieri hanno scelto il legno di abete di Douglas, dotato di una protezione naturale contro le muffe e il marciume e con il vantaggio di una lunga durata e stabilità. I montanti in legno tondo sono tronchi di abete rosso. Questi crescono dritti, sono quasi circolari e hanno pochi rami. In questo modo è stato possibile soddisfare i requisiti statici e geometrici nonché la lunga durata richiesta. I loro diametri sono quasi identici, circa 45 centimetri. I più lunghi dei 61 montanti misurano circa 14 metri.

Coppie di montanti premontate
Cyrill Schmid e il suo team hanno tagliato su misura i pali nello stabilimento di produzione, preassemblandoli con l’angolazione desiderata per formare delle coppie di montanti. Abt Holzbau utilizza anche la tecnologia IA di incon.ai, che visualizza un rendering tridimensionale della struttura sul tablet, mentre un proiettore sul soffitto proietta la planimetria sul tavolo di produzione. Con il tablet è possibile visualizzare e gestire a piacere viste e testi. Come preparazione, i pali di legno tondo sono stati dotati di una base di supporto speciale in modo tale che sul posto dovevano essere solo posizionati con la gru pneumatica sulle aste di ancoraggio precedentemente misurate e spostate e sottoposti alla colata di malta. Anche gli elementi della passerella, dei ponti e delle scale sono stati preparati in azienda, inclusa l’impermeabilizzazione e il premontaggio delle piastre di base e di montaggio per la ringhiera. Nel bosco, poco prima della costruzione, gli installatori hanno solo fissato i montanti dei parapetti dotandoli di una rete di protezione laterale, in modo da garantire la sicurezza necessaria per il lavoro già in fase di posa degli elementi della passerella. Un camion ha portato gli elementi della passerella lunghi 40 metri e larghi 1,80 metri e la gru li ha sollevati sulle coppie di montanti. Lo Schlaufensteg è cresciuto così pezzo dopo pezzo, scendendo dal punto panoramico Vogelwinkel fino alla torre d’accesso. Il rivestimento calpestabile era già stato posato in anticipo come elemento, mentre il corrimano e i parapetti in rete metallica sono stati montati sul posto, ad altezze elevate.

Le scale nella torre

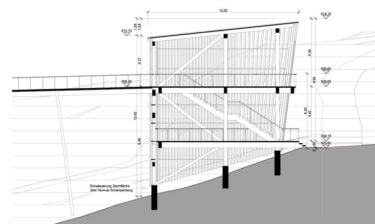

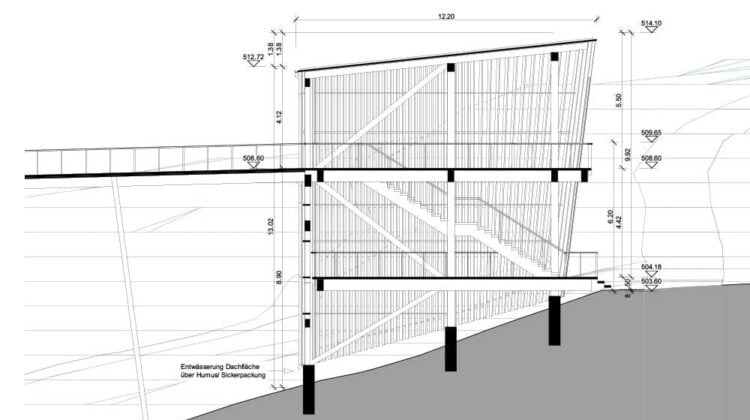

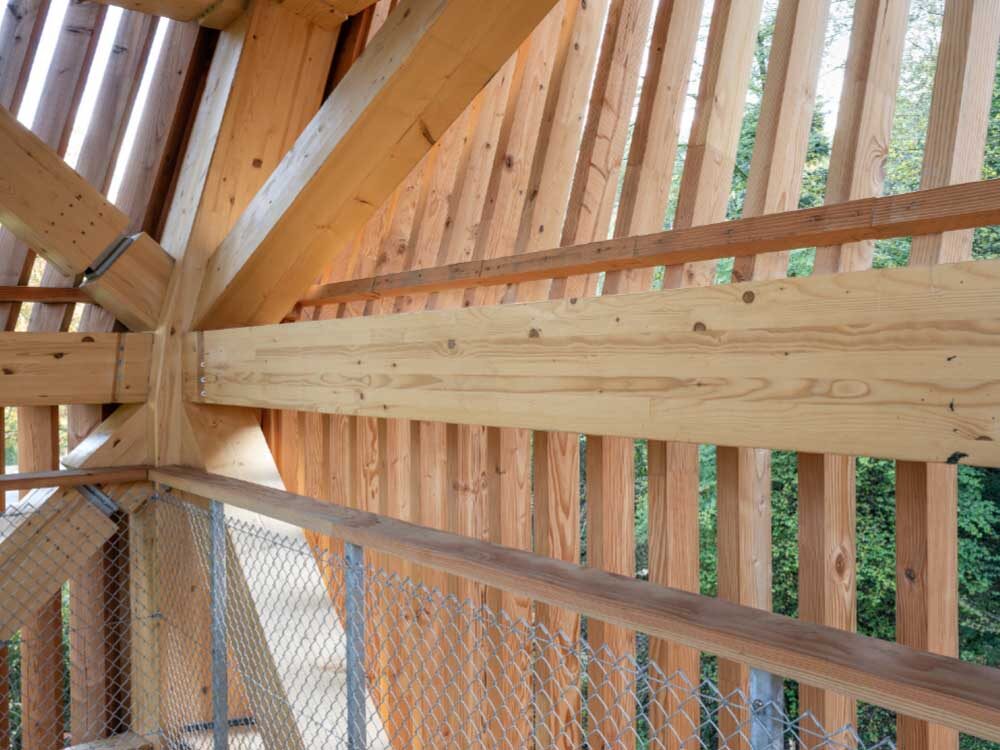

La torre a scale è costituita da due tralicci in legno prefabbricati che si sviluppano verticalmente, collegati in cantiere mediante travi a diagonale e a traversa. Gli installatori hanno posizionato i componenti in legno sulle fondazioni predisposte con precisione e li hanno collegati tramite bulloni calibrati. I carpentieri hanno installato direttamente sul posto anche gli interni della torre, compresi gli elementi delle scale e del rivestimento calpestabile. Le due torri e il ponte di collegamento sono stati premontati da Neue Holzbau AG e consegnati con un trasporto speciale. I giunti a nodo con tecnologia GSA (barre filettate incollate) sono stati realizzati dal personale nello stabilimento in condizioni controllate. Anche gli ampi elementi della facciata per le torri sono stati prefabbricati nello stabilimento e montati in loco in modo efficiente e preciso. I gradini e la passerella si percorrono in 16 minuti senza fiatone: lo stesso tempo che impiegano a ricrescere nelle foreste svizzere i 320 metri cubi di legno di conifera impiegati. schlaufensteg.ch, neueholzbau.ch/it, 2eck.ch, pirminjung.ch

Schlaufensteg
Progetto: costruzione in legno con scale e passerelle, Baar (ZG)
Committente: Corporazione Baar-Dorf, Baar
Ultimazione: 2024
Architettura: 2Eck Architekten, Baar
Studio tecnico di ingegneria per l’edilizia in legno: Pirmin Jung Schweiz AG, Sursee (LU)
Impresa di costruzioni in legno: Abt Holzbau AG, Baar; Hürlimann Holzbau AG, Unterägeri (ZG); Hitz Holzbau AG, Neuheim (ZG);
Neue Holzbau AG, Lungern (OW)
Costi totali: 2 milioni di CHF
Tipo e quantità di legno: abete di Douglas e abete rosso/bianco, totale 320 m3
(di cui 279 m3 di legno svizzero)
Certificato: Legno svizzero
